德國Hydac雙筒過濾器主要安裝在液壓系統的回油管路上，各類液壓元件在工作過程中所產生的磨粒等各種污物可以通過設置回油管路油濾而被攔截，避免再次回到油箱、再次被液壓泵吸入回油管路油濾的許可壓差，根據不同壓力級別，范圍在0.3～0.5MPa。精度根據油液污染度要求具體確定。

　　賀德克雙筒過濾器可直接安裝于油箱上或管路中作為回油過濾器或管路過濾器。流向入口：通過切換球閥出口：垂直向下溫度范圍-10℃...+100℃污染發訊器設定壓力△Po=2bar-0.2bar其他設定壓力請咨詢。

　　旁通閥開啟壓力△Po=3bar+0.5bar

　　賀德克雙筒過濾器的濾芯技術參數：濾芯允許壓差-BN3HC： 25bar-P/HC: 10bar-W/HC: 30bar-V: 210bar-BW/AM: 10bar-AM: 10bar賀德克濾芯與介質的兼容性-礦物油-潤滑油-抗燃油-可快速生物分解的液壓介質若用于水介質請咨詢我們的技術部門。

　　Hydac高壓過濾器，賀德克過濾器及濾芯，下面以RFLDBN/HC1301DAS10D1.X/-L24為例，來為大家做個解析，希望能幫助大家解決難題。

　　RFLD過濾器型式

　　BN/HC為濾芯材料，其中還有代表材料的組合為AM,BN/AM,P/HC,W/HC,V等。

　　130為客體材料和規格

　　D代表工作壓力為25bar，其中代表壓力的還有E（40bar）F（64bar）

　　A代表切換閥形式，適用于所有通徑

　　S代表連接形式和規格

　　10代表過濾精度10um

　　D為污染發訊器形式，其中A(無發訊器，帶鋼制螺塞）B（目視污染指示器）C（電氣發訊器）D（目視電氣式發訊器）

　　賀德克雙筒回油過濾器型號總結

　　RFDBN/HC160DAD10B1.X

　　RFDBN/HC160DAD10C1.X

　　RFDBN/HC240DAD10B1.X

　　RFDBN/HC240DAD10C1.X

　　RFDBN/HC330DAL10B1.X

　　RFDBN/HC330DAL10C1.X

　　RFDBN/HC660DAN10B1.X

　　RFDBN/HC660DAN10C1.X

　　RFDBN/HC950DAP10B1.

　　XRFDBN/HC950DAP10C1.X

　　RFDBN/HC1300DAP10B1.X

　　RFDBN/HC1300DAP10C1.X

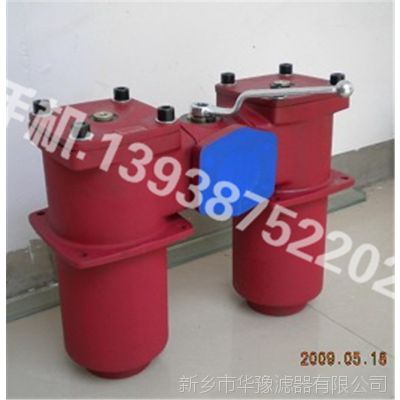

　　賀德克華南區銷售中心，賀德克RFD系列雙筒過濾器由兩個單筒回油過濾器通過一個可切換的三通球閥連接而成。它結構簡單，使用方雙筒過濾器便，并帶旁通閥及濾芯污染堵塞發訊器，以達到保證系統安全的目的。兩端均帶污染發訊器。Hydac雙筒過濾器可直接安裝于油箱上或管路中作為回油過濾器或管路過濾器。
